18系列專用型伺服電機
輸入電壓：三相380VAC +10% ~ -15%；
功率段： 8.2KW～27KW
采用高性能稀土永磁材料,內稟矯頑力高,抗去磁能力強;具有低慣量,高功率密度,強過載能力,
極低轉矩脈動,噪音低,外觀精美等優點.
三相正弦波磁場設計,動態響應好,具有極好的低速平滑性
F級絕緣，IP54防護等級，環境適應性強，使用安/全可靠。
采用旋轉變壓器，性能優越，品質可靠；
廣泛運用于機床、印刷設備、包裝設備、紡織設備、橡塑設備、電子半導體、風電/太陽能等新能源以及機器人、自動化生產線、注塑機、壓鑄機、鞋機、木工機械、空壓機、建筑機械、碼垛機等領域。

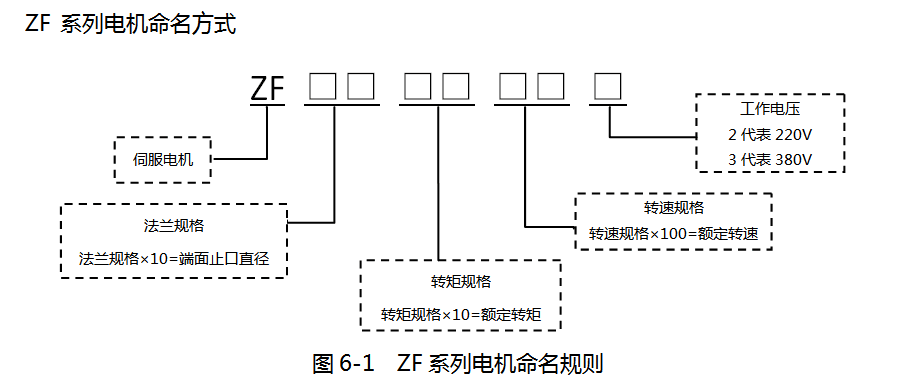

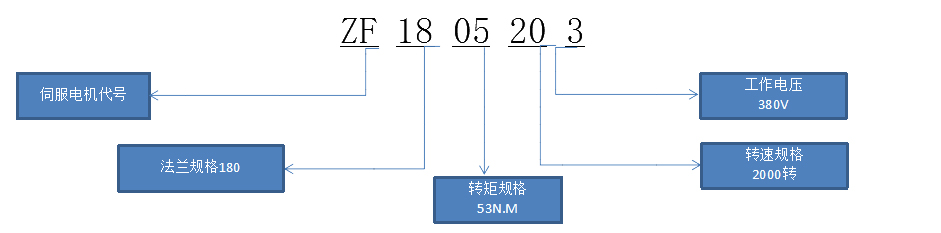

例如型號：ZF1805203
| 基本數據 | 伺服電機系列 | ZF18系列 | |||||||
| 伺服電機型號 | ZF1808183 | ZF1810183 | ZF1813183 | ZF1805153 | ZF1807153 | ZF1818153 | ZF1810153 | ZF1813153 | |
| 額定轉矩 | 85 | 108 | 132 | 53 | 70 | 87.5 | 105 | 132 | |
| Nmrms | |||||||||
| 額定轉速 | 1800 | 1800 | 1800 | 1500 | 1500 | 1500 | 1500 | 1500 | |
| Rpm | |||||||||
| 額定功率（KW） | 15.5 | 20.5 | 24.5 | 8.2 | 11 | 13.7 | 16.5 | 20.5 | |
| 物理參數 | 較高轉速 | 2100 | 2100 | 2100 | 1800 | 1800 | 1800 | 1800 | 1800 |
| Rpm | |||||||||
| 轉子轉動慣量 | 11.4 | 13 | 14.5 | 7.5 | 9.8 | 11.4 | 13.1 | 14.5 | |
| (Mkg*m^2) | |||||||||
| 電機絕緣等級 | F | ||||||||
| 冷卻方式 | 強制風冷 | ||||||||
| 防護等級 | IP54 | ||||||||
| PTC常溫電阻（Ω） | 300 | ||||||||
| 電氣參數 | 極數 | 8 | |||||||
| 轉子常數 | 2.93 | 2.92 | 2.5 | 3.11 | 3.04 | 3.24 | 3 | 3 | |
| （Nm/Arms） | |||||||||
| 反電動勢 | 333 | 350 | 295 | 305 | 290 | 310 | 300 | 3 | |
| 繞組電阻 | 0.46 | 0.33 | 0.205 | 1.1 | 0.75 | 0.46 | 0.35 | 0.275 | |
| （Ohm） | |||||||||
| 額定工作電壓（Vrms） | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | |
| 額定工作電流（Arms） | 29 | 37 | 53 | 17 | 23 | 27 | 35 | 44 | |
| 伺服電機代號（PP-02） | 30818 | 31018 | 31318 | 30515 | 30715 | 30815 | 31015 | 31315 | |
| 基本數據 | 伺服電機系列 | ZF18系列 | |||||||
| 伺服電機型號 | ZF1805203 | ZF1807203 | ZF1808203 | ZF1810203 | ZF1813203 | ZF1805183 | ZF1807183 | / | |
| 額定轉矩 | 52 | 70 | 87.5 | 105 | 132 | 54 | 68 | / | |
| Nmrms | |||||||||
| 額定轉速 | 2000 | 2000 | 2000 | 2000 | 2000 | 1800 | 1800 | / | |
| Rpm | |||||||||
| 額定功率（KW） | 11 | 15 | 18 | 22 | 27 | 9.5 | 12.5 | / | |
| 物理參數 | 最高轉速 | 2400 | 2400 | 2400 | 2400 | 2400 | 2100 | 2100 | / |
| Rpm | |||||||||
| 轉子轉動慣量 | 7.5 | 9.8 | 11.4 | 13.1 | 14.5 | 7.5 | 9.8 | / | |
| (Mkg*m^2) | |||||||||
| 電機絕緣等級 | F | ||||||||
| 冷卻方式 | 強制風冷 | ||||||||
| 防護等級 | IP54 | ||||||||
| PTC常溫電阻（Ω） | 300 | ||||||||
| 電氣參數 | 極數 | 8 | |||||||
| 轉子常數 | 2.41 | 2.5 | 2.73 | 2.62 | 2.54 | 2.94 | 2.83 | / | |
| （Nm/Arms） | |||||||||
| 反電動勢 | 310 | 300 | 330 | 330 | 324 | 326 | 301 | / | |
| 繞組電阻 | 0.6 | 0.39 | 0.34 | 0.26 | 0.205 | 0.85 | 0.48 | / | |
| （Ohm） | |||||||||
| 額定工作電壓（Vrms） | 380 | 380 | 380 | 380 | 380 | 380 | 380 | / | |
| 額定工作電流（Arms） | 22 | 28 | 32 | 40 | 52 | 18 | 24 | / | |
| 伺服電機代號（PP-02） | 30520 | 30720 | 30820 | 31020 | 31320 | 30518 | 30618 | / | |
